以下技术资料，仅供参考，可根据实际需求定制，欢迎致电

一、系统概述及供货范围：

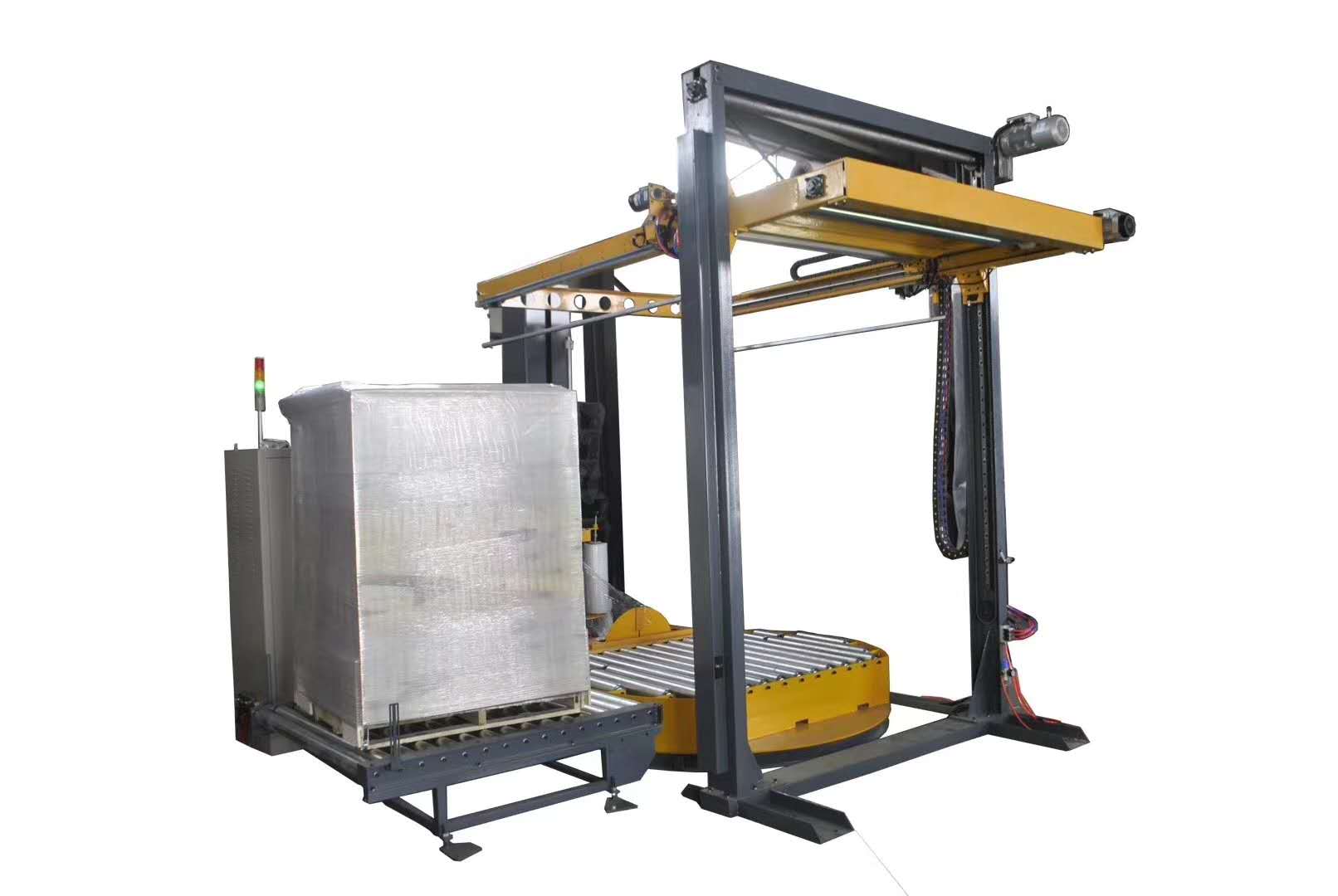

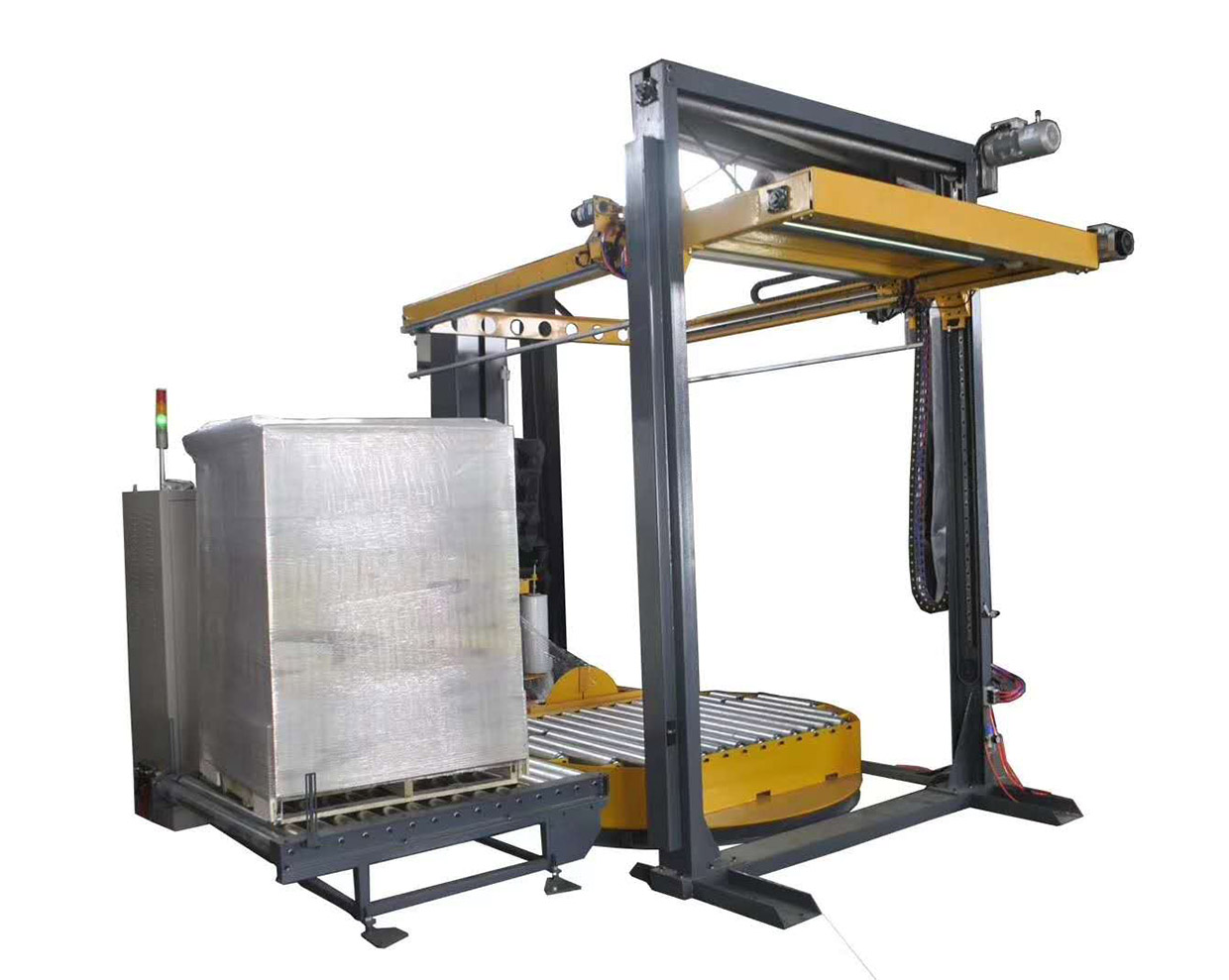

1.该系统适用于大批量覆顶缠绕包装！全自动覆顶缠绕一体机是以顶部覆膜、托盘缠绕包装机为主体设备，通过自动控制系统等专用机械来完成货物的覆顶膜、缠绕包装等动作。输送包装控制系统是以PLC为主机，负责输送系统上所有设备的控制，所有设备的运行均采用自动控制。主要元器件均采用进口或合资企业产品，保证了系统的可靠性和稳定性。

2.需方提供：气源入主机、电源、整理台，控制柜至用电点的动力电缆。

  供方提供：全自动覆顶膜机、全自动托盘缠绕膜机自动控制系统及系统所用的特殊电缆、通讯电缆和气动系统、安全防护、备品备件及技术服务等。

3.产品品种：托盘类覆顶缠绕包装。

4.包装材料：

LLDPE 拉伸缠绕膜 （托盘缠绕机）

厚   度：       17~25μm

幅   宽：       500mm

膜卷内心：        76.2mm

膜卷外径：        260mm

PE普通带层膜：(覆顶膜机）

幅宽：          1300-1500mm

厚度：        ≥50μm

膜卷内径：      φ76 mm

5.外部条件：压缩空气

平均耗量:        20  Nm3/h(自由空气)

压力:           0.4-0.8 MPa

露点:           +2—+10℃  (7bar 处+2~+10℃)

过滤:           40 µm

质量:           无油无水空气

主电源:          AC380V(+/- 10%)/单相/50Hz(+/- 1Hz)

控制电源:         AC220V(+/- 10%)/单相/50Hz(+/- 1Hz)

DC24V

全自动覆顶缠绕一体机系统装机容量: 4 kw（大约）

1、将货物放置在托盘缠绕机上，人工上膜（新膜），将缠绕膜固定在托盘夹刀上。

2、然后按下启动按钮，此时缠膜机转盘转动开始按照既定的程序缠膜，同时，覆膜机开始将覆顶膜拉至包装位置等待。

3、货物高度感测光电感测到货物高度后，设备开始暂停至原点位置，覆顶机进行夹膜释放，覆顶膜落至覆顶位置。

4、夹膜释放完毕后，覆顶机回归原点位置，缠绕膜机按照既定程序从顶部开始缠绕。

5、缠绕完毕后，机器自动停止，设备均处于原点位置，机器自动断膜，抚摸，夹膜，卸货。

6、完成一个包装流程，等待下一个包装货物进行包装。

托盘缠绕包装机

Ø 顶部覆膜机：

Ø 货物高度：1000mm-2000mm

Ø 覆膜效率：20-30托∕小时（max）

Ø 覆膜自动气动切断，切断的同时能够自动将断头夹住，以便进行下一循环包装；

Ø 传送方式为链条加皮带直线水平输送；

Ø 覆膜升降电机功率：380V    1.5KW

Ø 牵膜电机功率：380V 0.2kw

Ø 工作电压：380V AC/3相5线/50Hz

Ø 耗气量：1000ml/min

Ø 气动工作压力：0.4~0.8MPa

Ø 各设备驱动装置置于叉车工作范围外，安全合理布局操作；

Ø 整套设备根据其性能、操作顺序等制定安全操作规程和检查、润滑、维护等制度，便与操作者遵守；

Ø 机械设备的电气装置符合电气安全的要求；电源线路和数据线路分别进行防护，防止信号干扰；所有线路桥架、线槽连接处进行跨接；所有转动、传动部位要进行防护，不存在缠绕、绞、绊部位；

Ø 机械设备根据有关安全要求，装设合理、可靠、不影响操作的安全装置；

Ø 主输送线两侧配护网，网格不大于100㎜，全封闭，颜色为（红狮油漆中黄206）；
