SL300SPS-YD自动预拉伸压顶型缠绕包装机

SL300SPS-YD自动预拉伸压顶型缠绕包装机

  • 所属分类:打包机
  • 浏览次数:
  • 发布日期:2021-07-22 10:48:35
  • 产品概述

产品概述

品  牌:山东晟隆

产品名称:自动预拉伸压顶型缠绕包装机   (电动压顶)(气动压顶)

型  号:SL300SPS-YD

产品类别:预拉伸

产品工艺:整体喷塑

  压顶缠绕机是托盘缠绕机的一种,是在普通的托盘缠绕机上配备了压顶装置,主要是针对货物比较散的产品进行缠绕裹包。压顶缠绕机可以分为电动压顶缠绕机和气动压顶缠绕机,气动压顶缠绕机可以根据产品选择气缸的大小,电压压顶行程范围较大。 目前,压顶缠绕机产品已经在电子、食品、饮料、造纸等行业得到广泛的应用。


包装原理

  利用耐磨胶辊的差速比,将PE缠绕膜充分拉开后,均匀的缠包到转动的托盘货物上。包装过程及包装量等相应参数可自由设定,由各部分传感器采集并返回数据后,汇总到中央处理器(即PLC),由PLC对收到的数据处理后,协调、控制设备做出相应的动作。包装全过程描述:设定好包装层数、加固圈数(除非需要改变包装的牢固度,一般参数设1次即可),把缠绕膜固定到待包托盘上后,按下“运行”按钮,缠绕机按照既定参数运行完毕后,人工切断薄膜,包装完毕。

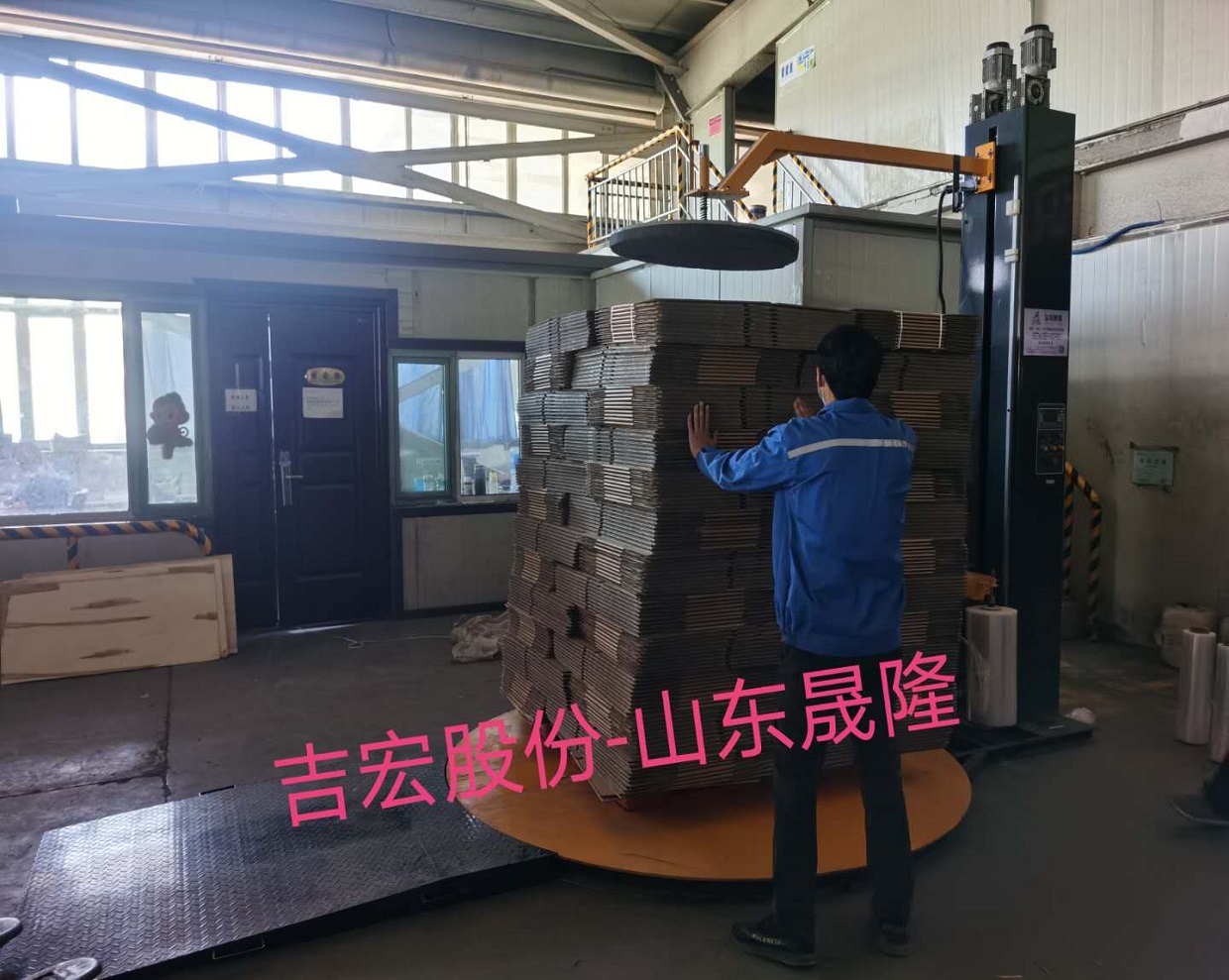

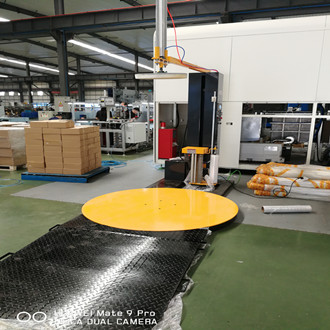

产品图片


技术资料

以下参数仅供参考,可根据实际参数定制,欢迎来电。

1.技术参数

1.1)包装范围       长500-1300mm、宽500-1300mm、高H型2000mm

1.2)包装效率       20-40托/小时

1.3)转盘尺寸       直径:1800mm  高度:85mm

1.4)转盘承重       2000kg(max) 厚度10mm(山钢产)

1.5)转盘速度       0-12rpm/分

1.6)整机重量        9000kg

1.7)外形尺寸        H型:2650x2000x2880

1.8)电机功率        转台0.75kw,膜架0.4kw,立柱0.4kw,压顶0.4kw

1.9)电   源        单相220vAC/50Hz/20A

1.10)适用薄膜       20-25μ预拉型机用缠绕膜

1.11)压顶行程       500mm-2000mm

控制系统

2.1)PLC可编程控制整机运行,缠绕层数及次数1-9层可调

2.2)顶部、底部缠绕层数可分别单独设定。

2.3)单独的加强控制按钮,可对局部进行任意位置加固。

2.4)人性化国际通用的面板图标,操作更方便简单

2.5)光电开关自动感测货物的高度,越顶时间1-9秒可设定 。

2.6)手动/自动切换、复位按钮,保障设备不会误动作,影响设备性能;保护操作人员安全。

2.7)机械及光电切换功能,自由方便操控设备,做到双保险,保证设备小故障的情况下,机器不停止工作。

转盘驱动

3.1)星型布置耐磨全新尼龙托轮支撑,低噪声运行

3.2)转盘变频调速,缓起缓停自动复位

3.3)操作面板单独的原点复位按钮

送膜系统

4.1)预拉伸自动供膜(拉伸比250%),出膜方便一拉即可;节省1/3耗材

4.2)采用双链条结构,膜架上升、下降速度分别可调,送膜速度可调(山东晟隆公司:立柱采用

冷轧钢板,厚度完全符合国家标准,坚固耐用。导轨采用IPEX先进技术,C型导轨;具有双向定位

、噪音小,膜架上升下降平稳性可靠耐用,特别针对超高货物的包装。)


压顶装置

5.1)气动压顶优势速度快,缺点不适合高度落差较大产品,一般行程是1000mm及以内

5.2)电动压顶优势适合高度落差较大产品,行程范围500mm-任意高度。缺点压顶速度较与气动

稍慢

5.3)根据不同货物重量,选用不同压顶方式

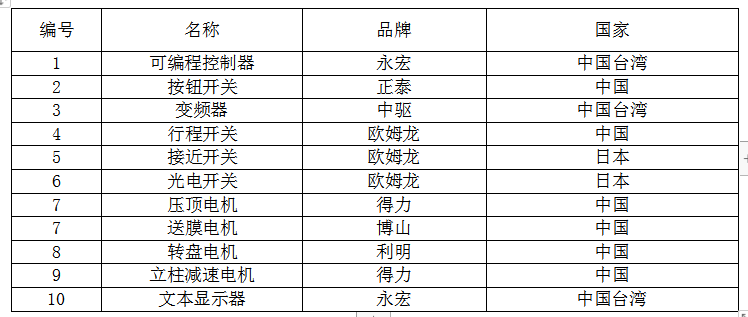

主要元件
